11.1 ALCANCE
Esta ficha describe las tolerancias para las dimensiones de gradas de escaleras con su recubrimiento de terminación.
11.2 TOLERANCIAS
11.2.1 TOLERANCIAS PARA GRADAS DE ESCALERAS 1
11.2.1.a. Tolerancias
| TABLA 1. TOLERANCIA EN LAS MEDIDAS DE GRADAS CON SU RECUBRIMIENTO DE TERMINACIÓN | |
| Altura de contrahuella (Fig.1) | ± 5 mm |
| Diferencia entre 2 gradas consecutivas (Fig.1) | ± 5 mm |
| Huella (Fig.1) | ± 5 mm |
11.2.1.b. Verificación de las tolerancias
Para verificar las tolerancias en las gradas de escaleras terminadas, se debe medir el fondo de la huella y la altura de la contrahuella con una huincha o regla graduada con el cero en el extremo, el número de mediciones por grada se establecen en la tabla 2.
| TABLA 2. PUNTOS A MEDIR EN LA VERIFICACIÓN DE LAS GRADAS | |
| Escaleras de ancho menor o igual a 0.75m | Una medición por grada al centro |
| Escaleras de ancho mayor a 0.75m y menos o igual a 1.5m | Dos mediciones por grada a 1/3 y2/3 |
| Escaleras de ancho mayor a 1.5m | Una medición por cada 0,75m de ancho uniformemente distribuidas. |

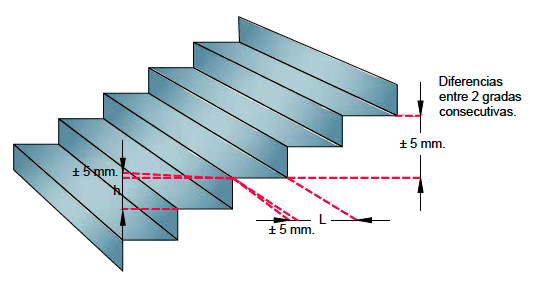

FIGURA 1:
TOLERANCIAS PARA ALTURAS DE CONTRA HUELLAS Y ANCHO DE HUELLAS
FIGURA 2:
EJEMPLO PARA ESCALERAS DE 1,50M DE ANCHO
